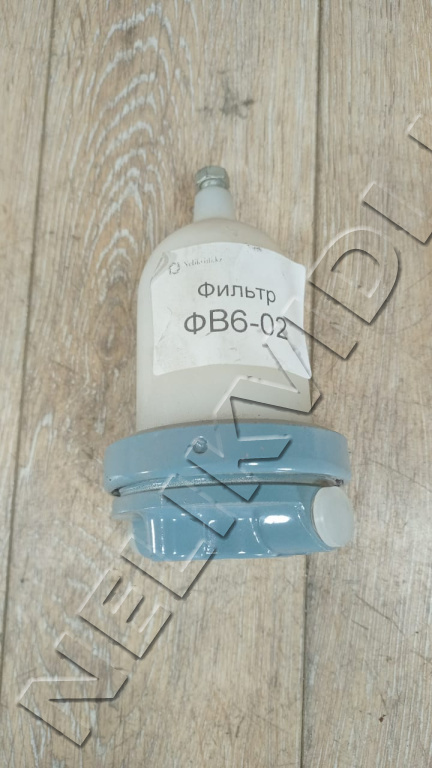

Фильтр воздуха ФВ-6-02

Фильтр воздуха ФВ-6-02 используется совместно с аппаратурой пневмоавтоматики и служит для тонкой очистки воздуха питания от механических включений и масла.

Сфера применения ФВ-6-02: химическая, нефтеперерабатывающая и другие отрасли производства, связанные с наличием технологий, протекающих во взрыво- и пожароопасных помещениях.

Условия эксплуатации
Температурные условия эксплуатации фильтра ФВ-6-02 ограничены диапазоном, лежащем в интервале от минус 50 до 60 °С при относительной влажности не более 80%.

Технические характеристики ФВ-6-02
Параметр      Значение

Максимальный расход воздуха 6 м3/ч

Допускаемое давление  0,3 - 0,8 МПа  (3 - 8 кгс/см2)

Степень очистки воздуха в течение 4500 ч работы фильтрующего элемента  не более 99,95%

Падение давления в фильтре при нижнем значении давления на входе и максимальном расходе  0,02 МПа  (0,2 кгс/см2)

Масса фильтра  не более 0,5 кг

Габаритные размеры  не более ⌀78 x 140 мм

Принцип действия
В фильтре воздуха ФВ-6 применена трехстадийная очистка воздушной среды:
Первая стадия – последовательная фильтрация исходного воздуха через слои грубого и тонкого стекловолокна;
Вторая стадия – осаждение механических включений и капель масла, оставшихся после первой стадии, в отстойнике;
Третья стадия – заключительная очистка воздушной среды осуществляется при его прохождения через фильтроткань.
Производитель гарантирует качественную работу фильтра при условии соблюдения требований по монтажу и эксплуатации.
