Описание

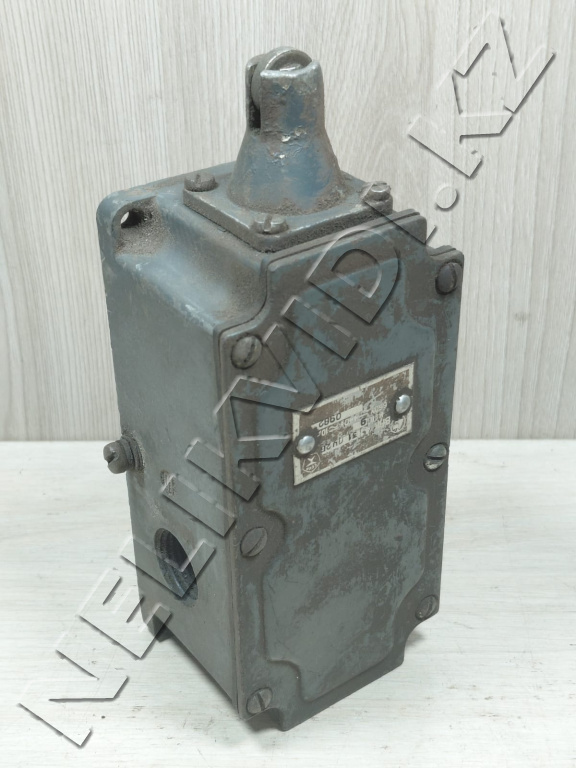

ВПК-4131ДУ2Б — это концевой (путевой) выключатель, предназначенный для коммутации электрических цепей управления под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Основные характеристики
Этот выключатель относится к категории приборов общего назначения и имеет следующие параметры:
Тип привода: Рычаг с роликом (позволяет срабатывать при боковом наезде упора).
Степень защиты: IP65 (полная защита от пыли и защита от струй воды).
Контактная группа: 1 замыкающий + 1 размыкающий контакты (1з+1р) с двойным разрывом цепи.
Номинальный ток: до 10А (переменный ток 50/60 Гц).
Материал корпуса: Силумин (алюминиевый сплав), обеспечивающий высокую прочность и стойкость к коррозии.
Климатическое исполнение: У2 (эксплуатация в умеренном климате под навесом или в помещениях с аналогичными условиями).
Особенности маркировки
ВПК: Выключатель Путевой Контактный.
4131: Серия и порядковый номер разработки (габаритные размеры и тип установки).
Д: Индекс модернизации (указывает на тип ввода или особенности конструкции).
У2: Климатическое исполнение и категория размещения.
Б: Индекс износостойкости (в данном случае — класс коммутационной износостойкости).
Применение
Используется в системах автоматизации, на станках, в лифтовом оборудовании и подъемных механизмах для контроля положения подвижных частей.
