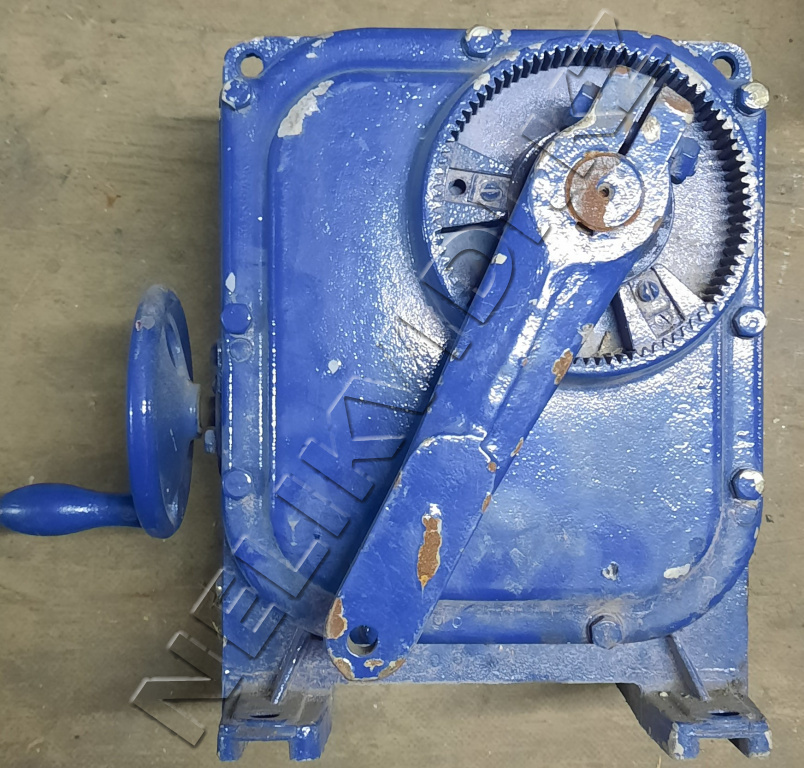

Механизм МЭО-100/25-0,25-87

Механизм МЭО-100/25-0,25-87

Однооборотные электрические исполнительные механизмы предназначены для передачи крутящего момента арматуре при ее повороте на один оборот или менее.

Механизмы МЭО предназначены для приведения в действие запорно-регулирующей арматуры в системах автоматического регулирования технологическими процессами, в соответствии с командными сигналами регулирующих и управляющих устройств.

Механизмы изготовляются с датчиком обратной связи (блоком сигнализации положения выходного вала) для работы в системах автоматического регулирования или без датчиков обратной связи с блоком концевых выключателей для режима ручного управления.

Механизмы оснащаются одним из видов блока сигнализации положения выходного вала:

- индуктивный БСПИ (обозначение - И) - выходной сигнал в виде изменения взаимоиндуктивности 0-10 мГН
- реостатный БСПР (обозначение - Р) выходной сигнал в виде изменения активного сопротивления 0-120 Ом
- токовый БСПТ (обозначение - У) - выходной унифицированный сигнал 0-5, 0-20, 4-20 мА***
- блок концевых выключателей БКВ (обозначение - М) - без датчика положения выходного вала

Основные технические характеристики:

Номинальный крутящий момент на выходном валу МЭО - 100 Н.м.
Номинальное значение полного хода - 0,25 оборота.
Номинальное время полного хода - 25 с.
