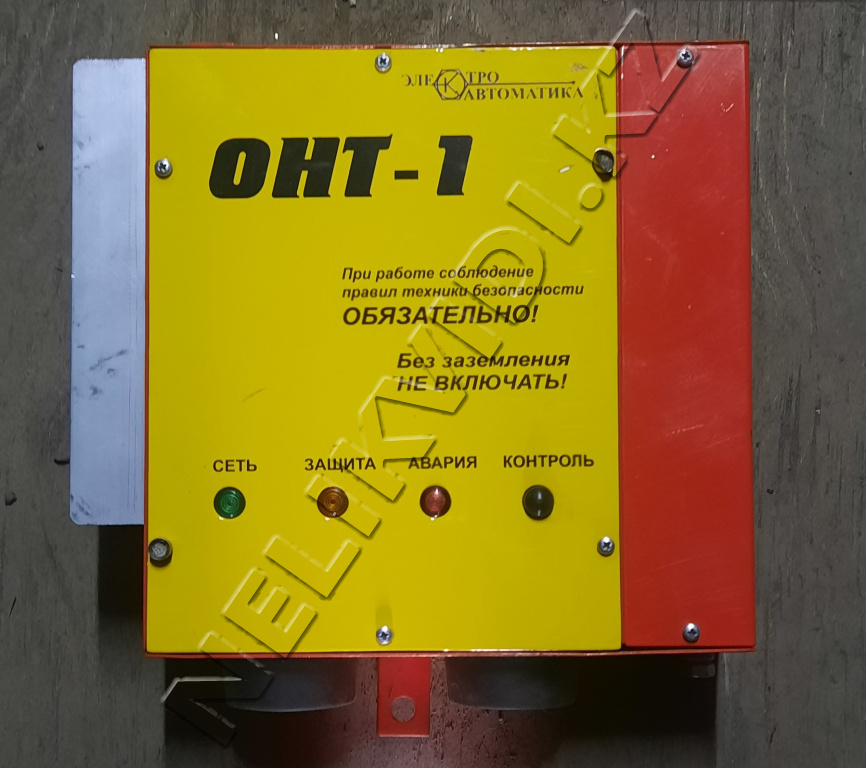

Ограничитель напряжения ОНТ-1

Ограничитель напряжения холостого хода сварочных трансформаторов ОНТ-1 работает совместно с однофазным однопостовым сварочным трансформатором с напряжением питания ~380В или ~220В и напряжением холостого хода ~45/80 В

Применение сварочных трансформаторов совместно с ограничителями напряжения холостого хода ОНТ-1 существенно улучшает условия труда персонала, защищает электросварщиков от поражения электрическим током во время режима холостого хода сварочных трансформаторов, а также обеспечивает экономию энергопотребления в десятки раз, за счет уменьшения тока холостого хода СТ.

При этом обеспечивается экономия электроэнергии во время режима холостого хода, что вносит ограничитель ОНТ-1 в категорию приборов для энергосберегающих технологий. Как свидетельствует статистика, режим холостого хода на предприятиях со средней загрузкой сварочных работ, составляет 80 – 90 %. Это, конечно, не свидетельствует о бездеятельности работника, а говорит лишь о том, еще значительно больше времени уделяется вспомогательным работам: измерению, удержанию и закреплению детали, замене электрода и тому подобное. И только на режим сварки приходится около 10 – 20 % рабочего времени. Это свидетельствует о чрезвычайной выгодности использования ограничителей ОНТ-1 в экономических целях.

Особенности ограничителей
Отличие ограничителей напряжения ОНТ-1, изготовленных научно-производственным предприятием „Электроавтоматика”, от аналогов других производителей, заключается в кардинально иной схемной реализации. Это отображается на подключении ограничителя ОНТ-1 к сварочному аппарату. Подключение первичной обмотки сварочного трансформатора, как видно из схемы подключения, происходит через прибор ОНТ-1.

Принцип работы ОНТ-1
Принцип работы ограничителя заключается в том, что напряжение первичной обмотки сварочного трансформатора снижается к такого, чтобы на вторичной обмотке было не более чем 12 В. При этом уменьшается ток холостого хода сварочного трансформатора. Это дает возможность не использовать мощных механических коммутаторов, которые периодически подгорают и имеют необходимость регулярной прочистки, а внедрять надежные полупроводниковые модули.

Технические характеристики
Напряжение питания сети, В    380/220, ± 10%
Вид сварочного тока    переменный
Номинальный сварочный ток СТ( ПВ 100 %), А    500
Максимальная потребляющая мощность, Вт, не больше    5
Сниженое напряжение, В, не более    12
Время срабатыванмя при замыкании сварочной цепи, с    0,02
Габаритные размеры, мм    250х300х85
Масса, кг    3,7
