Описание

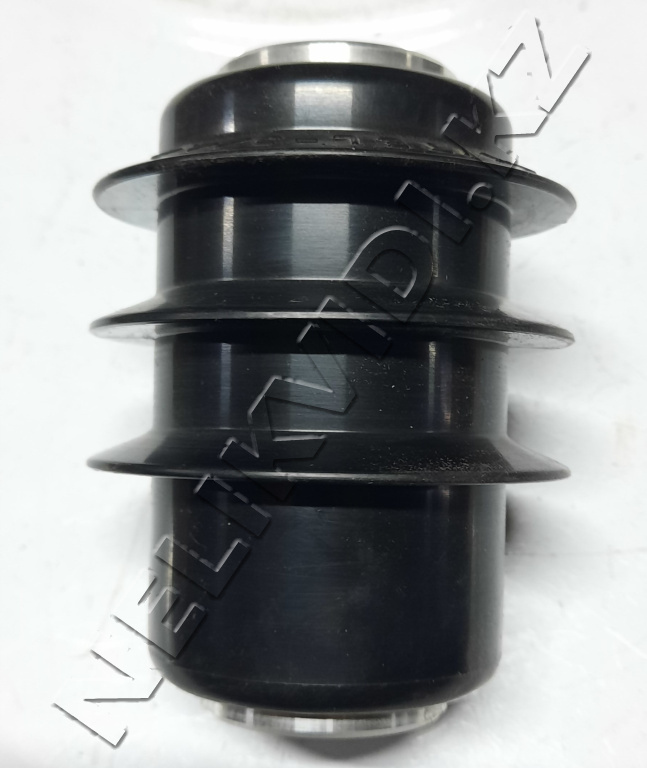

Ограничители перенапряжений ОПН-PT/TEL-3/4,0 нелинейные предназначены для использования в качестве основных средств защиты электрооборудования станций и сетей среднего класса напряжения переменного тока промышленной частоты от 48 до 62 Гц от коммутационны и грозовых перенапряжений.
Предназначены для надежной защиты электрооборудования в сетях класса напряжения от 6 до 10 кВ с изолированной или компенсированной нейтралью.
Рекомендуются для использования в распределительных сетях для защиты трансформаторов и двигателей. ОПН-РТ/TEL-3/4,0 УХЛ2 применяются для внутренней установки в условиях умеренного и холодного климата при температуре окружающего воздуха от -60°С до +45°С на высоте не более 1000 метров над уровнем моря (УХЛ 2 по ГОСТ 15150).
Ограничители длительно выдерживают механическую нагрузку до 300 Н оттяжения провода в направлении, перпендикулярном вертикальной оси ОПН-РТ/TEL.
По стойкости к механическим воздействующим факторам ОПН-РТ/TEL соответствует группе условий эксплуатации Мб, ГОСТ 17516.1
Рабочее положение ОПН-РТ/TEL-3/4,0 УХЛ2 — под любым углом к горизонтальной плоскости.
Значение тока взрывобезопасности 20 кА.
О - ограничитель
П - перенапряжений
Н - нелинейный
РТ - индекс типа
TEL - торговая марка
3 - класс напряжения
4,0 - наибольшее длительное доступное напряжение
УХЛ - климатическое исполнение по ГОСТ 15150
2 - категория размещения по ГОСТ 15150
1. Класс напряжения сети, кВ - 3
2. Наибольшее длительно допустимое рабочее напряжение, кВ (действ.) 4
3. Класс разряда линии - II
4. Номинальный разрядный ток 8/20 мкс, кА - 10
5. Пропускная способность, А - 550
6. Ток проводимости, мА (действ.), не более - 0,7
7. Максимальная амплитуда импульса тока 4/10 мкс, кА - 100
8. Удельная энергия при приложении одного импульса тока пропускной способности, кДж/кВ, не менее - 3,7
9. Ток взрывобезопасности, кА - 20
