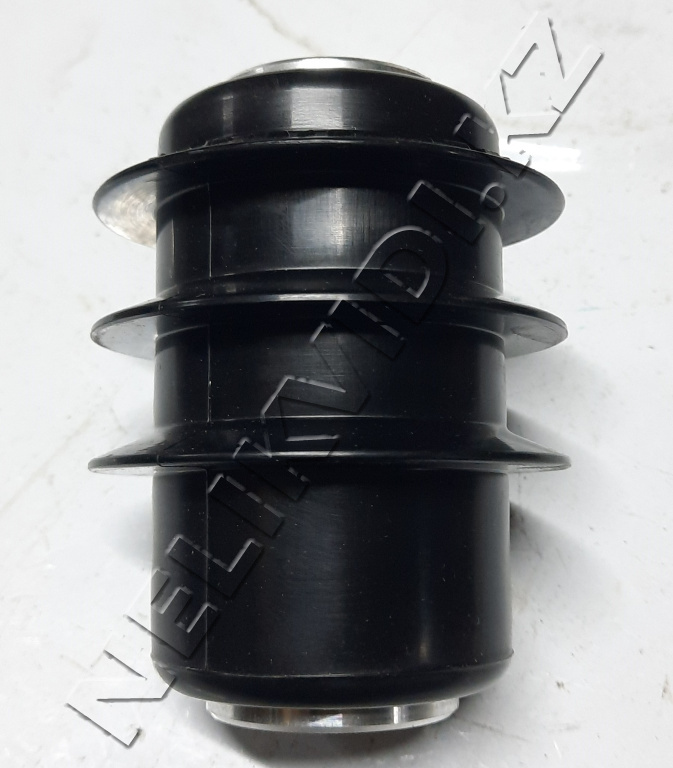

Ограничитель перенапряжения ОПН-PT/TEL-6/6,9

ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ ОПН-РТ/TEL-6/6,9 УХЛ2

Ограничители перенапряжений нелинейные предназначены для использования в качестве основных средств защиты электрооборудования станций и сетей среднего класса напряжения переменного тока промышленной частоты от 48 до 62 Гц от коммутационны и грозовых перенапряжений.
Предназначены для надежной защиты электрооборудования в сетях класса напряжения от 6 до 10 кВ с изолированной или компенсированной нейтралью.

Рекомендуются для использования в распределительных сетях для защиты трансформаторов и двигателей. ОПН-РТ/TEL-6/6,9 УХЛ2 применяются для внутренней установки в условиях умеренного и холодного климата при температуре окружающего воздуха от -60°С до +45°С на высоте не более 1000 метров над уровнем моря (УХЛ 2 по ГОСТ 15150).
Ограничители длительно выдерживают механическую нагрузку до 300 Н оттяжения провода в направлении, перпендикулярном вертикальной оси ОПН-РТ/TEL.
По стойкости к механическим воздействующим факторам ОПН-РТ/TEL соответствует группе условий эксплуатации Мб, ГОСТ 17516.1
Рабочее положение ОПН-РТ/TEL-6/6,9 УХЛ2 — под любым углом к горизонтальной плоскости.
Значение тока взрывобезопасности 20 кА.
О    - ограничитель
П    - перенапряжений
Н    - нелинейный
РТ    - индекс типа
TEL    - торговая марка
6    - класс напряжения
6,9        - наибольшее длительное доступное напряжение
УХЛ    - климатическое исполнение по ГОСТ 15150
2    - категория размещения по ГОСТ 15150

Класс разряда линии в соответствии с IEC99-4    II
Номинальный разрядный ток, А    10
Максимальная амплитуда импульса тока 4/10 мкс, кА    100
Ток проводимости, мА, не более:
амплитуда    0,9
действующее значение    0,7
Классификационный ток (амплитуда), мА    1,4
Пропускная способность, А, не менее    500
Удельная энергоемкость, кДж/кв    5,5
