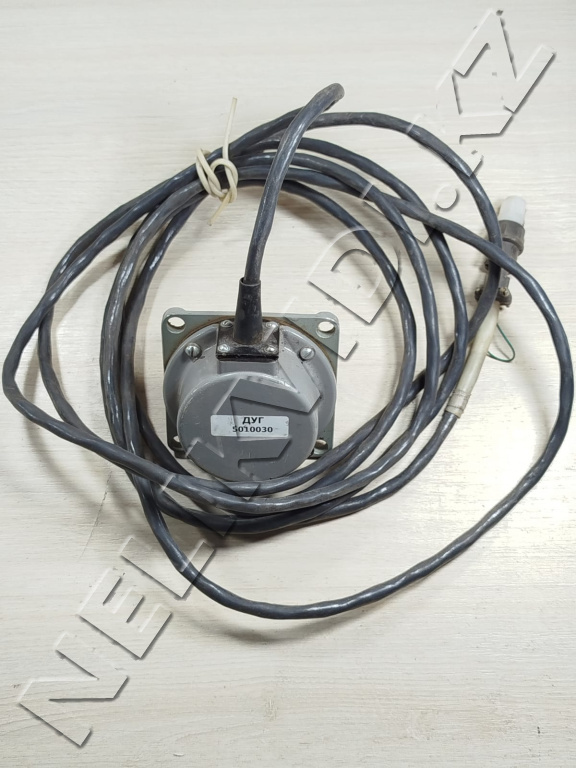

Датчик угла наклона ДУГ-04 (НПКУ401221004-04)

Применение датчика ДУГ-04
Модели строительно-монтажной техники                                                                    Наименование прибора контроля и безопасности, с которым работает датчик
Автомобильные краны со стрелой решетчатого типа:
К-162, КС-2561, КС-2568М, КС-3562, КС-4361А, КС-4561А, КС-4562, СМК-101    ОГМ-240-28
Автомобильные краны со стрелой телескопического типа:
КС-2561Е, КС-5363, КС-6362, КС-8565, Vicon 3900 Manitowoc, QUY100                    ОГМ240-30
Краны на гусеничном шасси:
ДЭК, КМТ, МКГ, МКГС, РДК, СКГ                                                                                    ОГМ240-30
Кран пневмоколесный:
К-631                                                                                                                            ОГМ240-30
Краны железнодорожные:
КЖ, КЖДЭ, ЕДК                                                                                                            ОГМ240-31

Основные технические данные
Параметр                                                                                                                    Значение
Диапазон измерения угла наклона, град.                                                                    ±45
Погрешность измерения угла наклона, град., не более                                            ±0,5
Тип выходного сигнала                                                                                                    цифровой последовательный на основе ISO 9141
Электрическое соединение                                                                                            вилка AMP Superseal 1,5 (4 контакта)
Напряжение питания, В                                                                                            от 10 до 32
Диапазон температур, °C
§ рабочих                                                                                                                    от минус 40 до +55
§ предельных                                                                                                                    от минус 50 до +65
Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96            IP56
Допустимые вибрационные нагрузки, не более
§ в диапазоне частот, Гц                                                                                            от 50 до 250
§ максимальное ускорение, м/с2                                                                                    50
Допустимые ударные нагрузки, м/с2,                                                                          не более    100
Габаритные размеры, мм, не более                                                                           136 × 66 × 42
Масса, кг, не более                                                                                                   0,35
