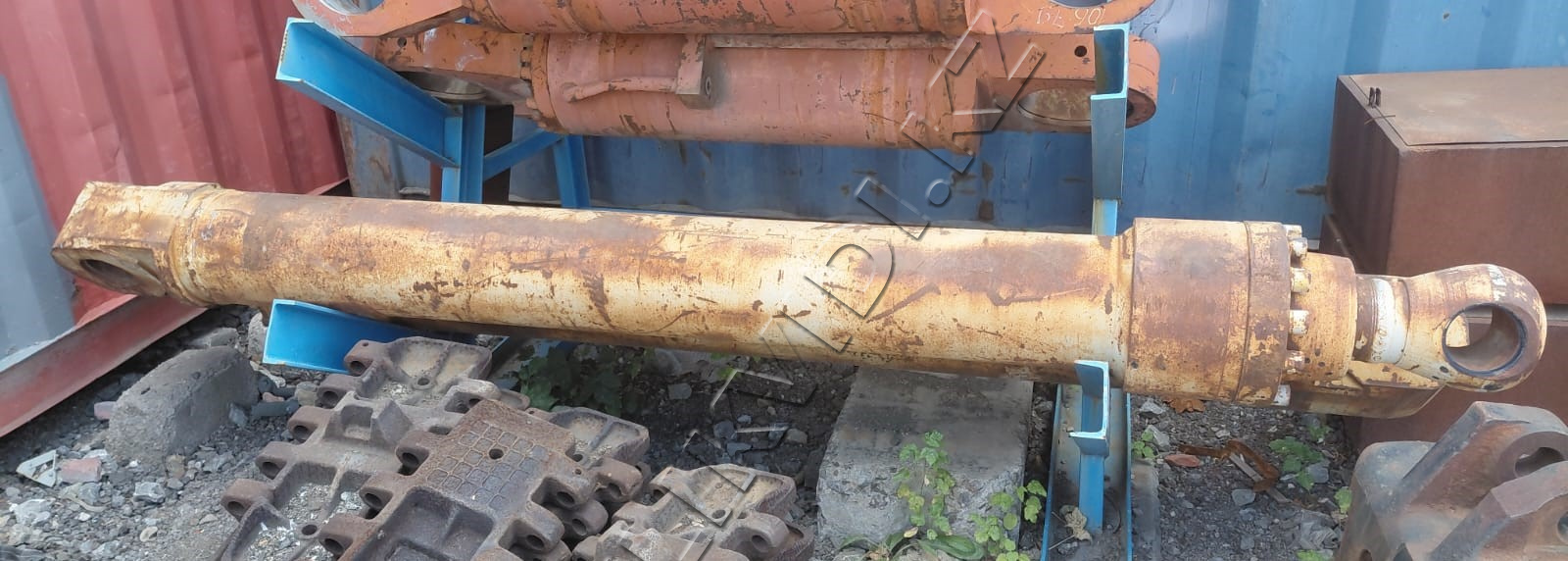

Силовой гидроцилиндр двустороннего действия (Стреловой / Рукояти)

Силовой гидроцилиндр от горнодобывающей спецтехники эксплуатационной массой 70–110 тонн.
Сравнительно небольшой диаметр штока (130 мм) по отношению к поршню (225 мм) указывает на то, что рабочий орган спроектирован с упором на толкающее усилие (выдвижение штока).
Конструктивные особенности:
Массивная литая база: Задняя проушина имеет характерную усиленную прямоугольную форму с косым срезом, что часто встречается на гидроцилиндрах стрелы, крепящихся к главной раме (поворотной платформе) экскаватора.
Ремонтопригодность: Болтовое крепление головки цилиндра облегчает демонтаж для замены манжет и грязесъемников в полевых условиях без применения специального скручивающего оборудования.
Тяжелые условия (Heavy Duty): Конструкция рассчитана на экстремальные ударные нагрузки при разработке скальных и мерзлых грунтов.
Гидроцилиндр подъема стрелы (Boom Cylinder) крупнотоннажных карьерных экскаваторов или цилиндрам подъема ковша тяжелых фронтальных погрузчиков.
Наиболее вероятные машины этого класса:
Komatsu: Экскаваторы серий PC750, PC800 / Погрузчики WA800
Caterpillar: Экскаваторы 374D, 385C, 390F
Hitachi: Экскаваторы EX700, ZX870
Liebherr: Экскаваторы R974, R976
