Артикул: SP001389

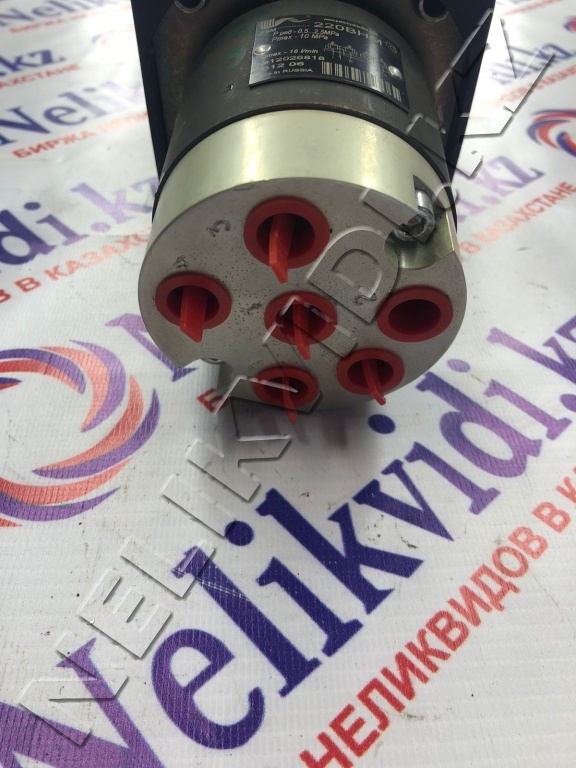

Блок управления 220ВНМ (100ВНМ) для экскаваторов ЭО-3323А, ЕК-12, ЕК-14, ЕК-18, ЕТ, ВП-05 (ТВЭКС).
Производитель
PSM-HYDRAULICS
Страна производитель
Россия
Описание
Блок управления 220ВНМ (100ВНМ) предназначен для дистанционного управления золотниками гидрораспределителей, системами управления регулируемых насосов и гидромоторов и другими аппаратами в гидроприводах машин.
Особенности конструкции:
В блоке 220ВНМ применены новые принципы распределения жидкости и регулирования давления и потока, в сравнении с блоком управления 101ВН. Корпус имеет кольцевые каналы подвода и слива постоянного сечения по длине распределения двух парных отверстий золотника. Два парных отверстия золотника предназначены для обеспечения жесткости перемычки между каналами подвода и слива.
Корпус блока из высокопрочного чугуна является одновременно направляющей для золотников. Применен более простой и жесткий золотник с увеличенной длиной направляющей, что благоприятно для срока службы и центрирования золотника. Это позволило достичь стабильной работы блока управления с давлением на входе до 100 кгс/см2.
Блок 220ВНМ обеспечивает более точное управление механизмами благодаря увеличенной точности пропорционального регулирования выходного сигнала (давления, потока) - ±0,5% вместо ±2,5% у блоков 100ВНМ.
Блок типа 220ВНМ унифицирован по присоединительным размерам с блоком 100ВНМ, но имеет меньшее в 1,5 раза сопротивление рабочих отводов в слив за счет увеличения сечения отводящих каналов и проходных сечений в золотнике, что позволяет расширить области применения блока управления.
Уменьшено усилие на рукоятке при работе одним золотником с 3,2 кгс до 1,1 кгс, при работе двумя золотниками - с 4,5 кгс до 1,8 кгс, в сравнении блоком серии 100ВНМ. В блок устанавливается сферический шарнир с «закрытой» полусферой.
Имеется возможность устанавливать блоки типа 220ВНМ на плиту, стыковать к блоку плиты с различно расположенными рабочими каналами, а также блоки клапанов «ИЛИ» с различной логикой и возможность применять блок без плиты или с установкой на плиту собственного изготовления.
