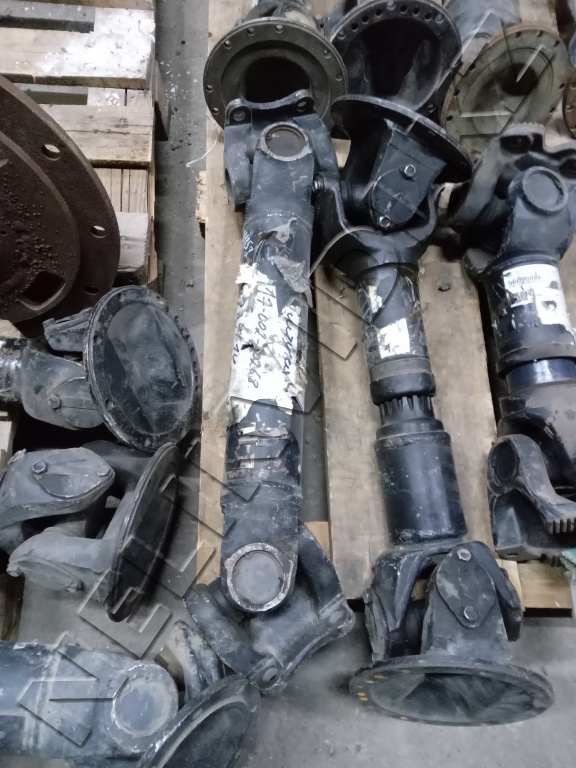

Карданный вал Четра 1101-49-1

длина карданного вала (L) = 676 mm,
без механизма компенсации длины (без "рабочего хода");
применяемые фланцы - 5320-2205023-10 (гладкие, "квадратные", под стопорные кольца); *
присоединение фланца - 4 отверстия * (d)=16,1 mm, диаметр по центрам противоположных отверстий (D1) = 140 mm, диаметр буртика (D2) = 95 mm, высота буртика (h) = 2,5 mm, обод (D) = 170 mm, А=110 mm
применяемые крестовины - 53205-2201025-10, …-11 (крепление стопорными кольцами)
Наружный диаметр подшипника (D) = 50 mm, диаметр шипа крестовины (d) = 33,62 mm
Расстояние по торцам подшипников (H) = 135 mm, расстояние по торцам шипов (h) = 123 mm
максимальный угол поворота шарнира a1=a2=20°
максимальный крутящий момент до деформации (Мд) = 7800 Nm
максимальный крутящий момент до разрушения (Мр) = 9000 Nm
внутренний диаметр трубы и толщина стенки (dxS) = 82х4 mm
масса карданного вала (M) = 21,7 kg
Использование:
привода гидротрансформатора промтракторов гусеничных ЧЗПТ Т-11.01Я, Т11.01ЯМ, Т11.01ЯМП, Т-11.01К, Т-11.02К, Т-11.02Я
