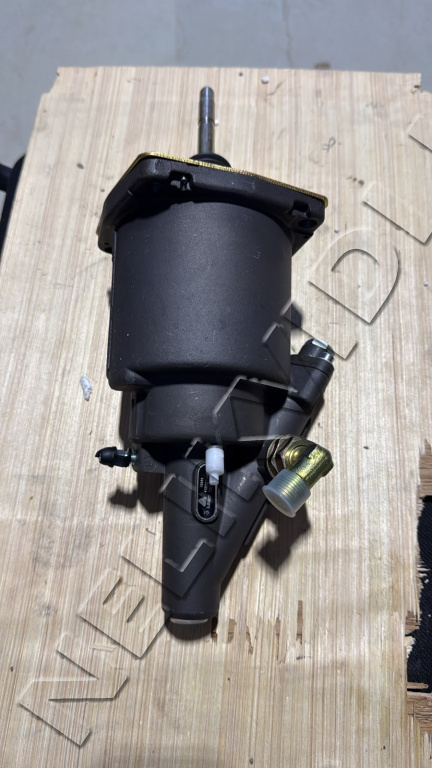

Пневмогидроусилитель (ПГУ) сцепления 4120001136 LGMG

Пневмогидроусилитель (ПГУ) сцепления с артикулом 4120001136  — это комбинированный исполнительный механизм следящего действия, который преобразует гидравлическое давление от педали и энергию сжатого воздуха пневмосистемы в механическое усилие для выключения сцепления.

Узел спроектирован специально для экстремальных нагрузок тяжелой карьерной и строительной техники.

Назначение и принцип работы
Главная задача ПГУ — обеспечить плавное и точное управление трансмиссией, снизив физическую нагрузку на водителя при нажатии педали:
Исходное положение: При отпущенной педали сцепления поршни ПГУ находятся в исходном состоянии. Тормозная жидкость и сжатый воздух в рабочие камеры не нагнетаются.
Нажатие педали: Нагнетаемая главным цилиндром сцепления (ГЦС) гидравлическая жидкость поступает в ПГУ и сдвигает поршень следящего устройства. Одновременно открывается встроенный пневматический клапан.
Совместное усилие: Сжатый воздух под давлением из пневмосистемы самосвала устремляется в пневмоцилиндр ПГУ. Давление воздуха и гидравлики суммируются, выдвигая массивный шток усилителя.
Выключение сцепления: Шток воздействует на рычаг (вилку) и выжимной подшипник, преодолевая сопротивление мощной мембранной пружины корзины сцепления. Передача крутящего момента от двигателя к КПП временно прерывается для безопасного переключения передач.
