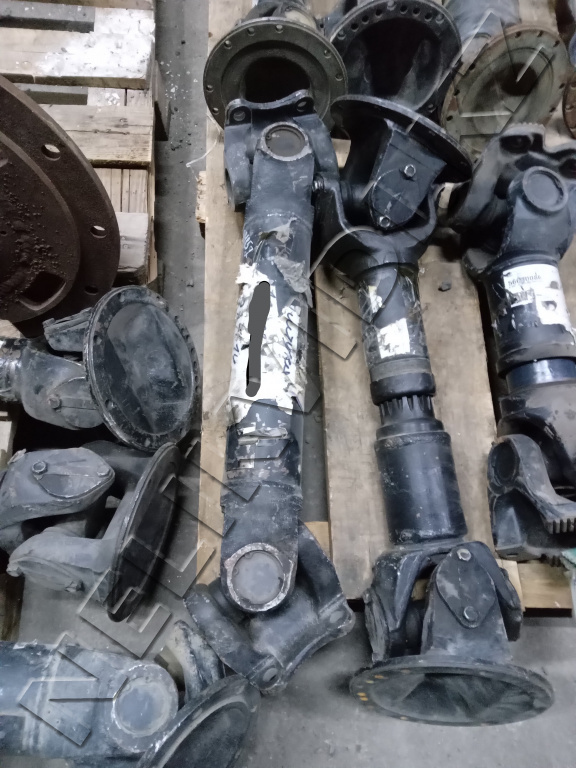

Вал карданный промежуточный 7555В-2202010-10

Применение - вал карданный привода ГМП БелАЗ-7555В, -7555D (ДВС-Cummins KTTA-19C, 55 тн, ГМП 6+1)
минимальная длина карданного вала (Lmin) = 790 mm; рабочий ход = 110 mm
применяемые фланцы 7555Е-2208049-10 (гладкие, круглые)
- присоединение фланца - 12 отверстий * 12,4 mm, диаметр по центрам противоположных отверстий (D1) = 185mm, обод (D) = 205 mm, диаметр буртика (D2) = 198 mm, высота буртика (h) = 4 mm
применяемые крестовины 84-2205025 (пр-во Германия), применяемые подшипники - BBUA 4157PB исп. DMAC1 либо 82-2201025 (пр-во Беларусь), применяемые подшипники - 804709А2С10 (крепление стопорными кольцами)
- Наружный диаметр подшипника (D) = 57 / 62 mm, диаметр шипа крестовины (d) = 40,9 / 45 mm
- Расстояние по торцам подшипников (H) = 152 / 173 mm, расстояние по торцам шипов (h) = 142 / 161 mm
максимальный угол поворота шарнира a1=a2=28°
максимальный крутящий момент до деформации (Мд) = 22700 Nm
максимальный крутящий момент до разрушения (Мр) = 30000 Nm
внутренний диаметр трубы и толщина стенки (dxS) = 105х6 mm
масса карданного вала (M) = 37 kg
