Блок датчика БД-10М

Характеристики
Напряжение 220 В
Ток 0.005А

Описание
Блок БД-10 является составной частью БСПТ-10, но может поставляться отдельно как комплектующее изделие (ЗИП).

Соединение между блоком датчика БД-10 и блоком питания БП-10 (схема блока питания – стабилизатор тока 45мА) осуществляется по двум проводам и по двум другим проводам – с нагрузкой.

Блоки предназначены для установки в электрические исполнительные механизмы МЭО, МЭП, МЭМ, механизмы сигнализации положения МСП-1, МСП-94, МСП-94-УД, а также в другие устройства, имеющие соответствующие присоединительные размеры.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Входной сигнал - угол поворота вала блока в диапазоне (0...90)° или (0...225)°.
Выходной сигнал – постоянный ток 0-5мА (Rн < 2,5 кОм), или 0-20, или 4-20 мА (Rн < 1 кОм).
Амплитуда пульсации выходного сигнала не более 1%.
Нелинейность преобразования не более 1,5%.
Вариация выходного сигнала не более 1,4%.
Регулировка начального и конечного значений диапазона выходного сигнала до 50% от диапазона изменения выходного сигнала.
Дифференциальный ход микропереключателей (Д703, Д713 или ВК-6) не более 3°.
Коммутационный ток микропереключателей крайних и промежуточных положений (2 + 2) шт – от 20 мА до 1А при =24...48В; от 20 до 500 мА при ~220В 50Гц.
Длина линия связи между блоком датчика и нагрузкой не более 100м.
Напряжение питания БП-10 для датчика БД-10 ~220 (230, 240)В 50 или 60Гц.
Потребляемая мощность совместно с блоком питания не более 9ВА.
Масса блока датчика не более 1 кг.

КОНСТРУКЦИЯ

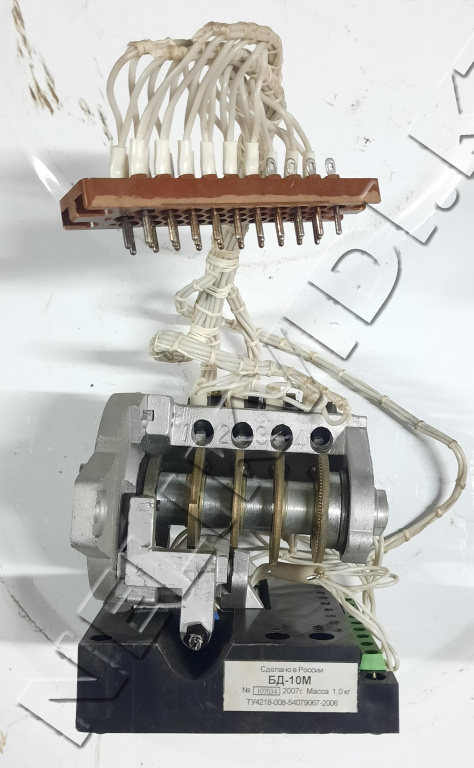

Блок датчика БД-10 состоит из литого алюминиевого основания, в котором вращается вал с 5-ю кулачками. На основании укреплены 4 микропереключателя и согласующее устройство. Начальное положение кулачков на валу, изменяющих состояние микропереключателей, регулируемое.

Электронная схема согласующего устройства, получающего сигнал от 5-го профильного кулачка (оба диапазона входного сигнала на одном профильном кулачке) через коромысло, с помощью индуктивного датчика преобразует положение вала в выходной унифицированный токовый сигнал. Начальное положение профильного кулачка также регулируемое.
