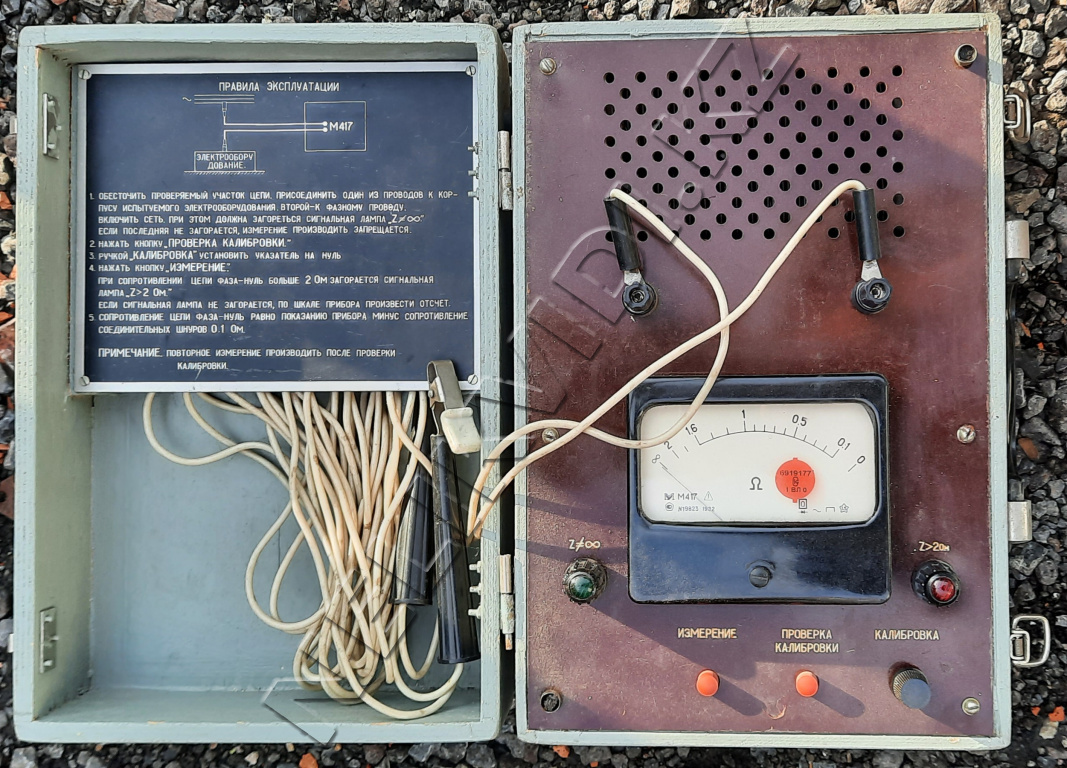

Измеритель сопротивления петли фаза-ноль М417

Прибор М417 предназначен для измерения сопротивления цепи фаза-нуль в диапазоне от 0,1 Ом до 1,6 Ом без отключения питающего источника тока.
Измеритель сопротивления М417 обеспечивает проверку условий электробезопасности работы на электрооборудовании, питающемся от сети переменного тока с линейным напряжением 380В частоты 50Гц с глухозаземленной нейтральной точкой питающего трансформатора.

Омметр М417 предназначен для работы в условиях умеренного климата при температуре от минус 30 до плюс 40°С и относительной влажности до 90% при температуре плюс 30°С.

Принцип работы прибора М417 основан на измерении падения напряжения, на известном сопротивлении.
В измерителе М417 предусмотрена схема защиты, обеспечивающая размыкание измерительной цепи при появление на корпусе контролируемого объекта опасного напряжения.


Технические характеристики измерителя цепи фаза-ноль М-417:

Диапазон показаний: 0-2 Ом.

Диапазон измерений: 0,1-1,6 Ом.

Основная погрешность прибора: ±10 % диапазона измерений.

Прибор обеспечивает автоматическое размыкание измерительной цепи при появлении на корпусе контролируемого объекта потенциала, превышающего 36 В.

Время размыкания измерительной цепи: не более 0,3 с.

Время установления показаний: не более 4 с.

Потребляемая мощность: 30 В*А (в режиме калибровки), 4500 В*А (в режиме измерений).

Масса измерителя М-417: 10 кг.

Габариты прибора М417: 350х300х200мм.
