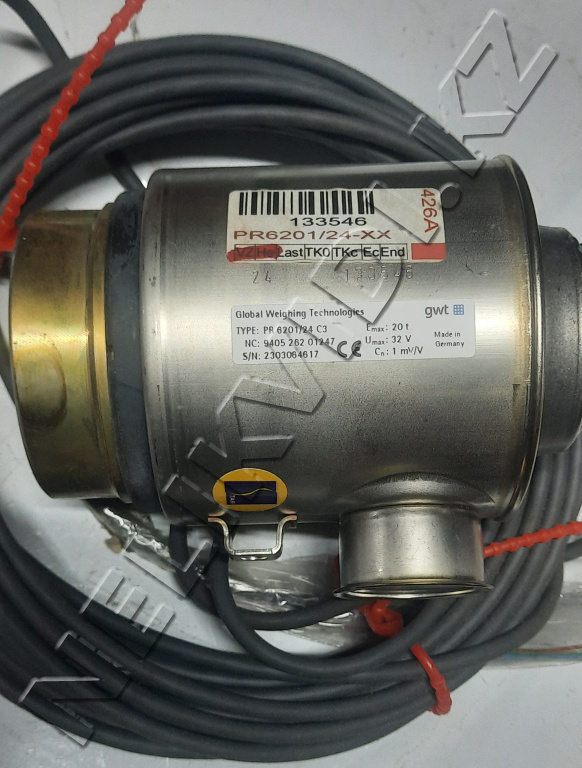

Тензодатчик PR6201/24 C3

Тензодатчик сжатия 20 т. Обеспечивает абсолютную точность для контейнеровозов и систем дозирования. Сделан из нержавеющей стали, имеет высокую устойчивость, в том числе к вибрациям.

Преимущества:

Простота установки
Проверенная временем система с шатуном и шпилькой
Корпус полностью из нержавеющей стали
Широкий температурный диапазон
Высокая степень защиты от перегрузки
Устойчивость к вибрации
IP68, IP69K
Подходит для интеллектуальной калибровки
Опционально предлагается версия для двух мостов
Доступна версия с защитой от взрыва
Также можно выбрать версию с расширенным температурным диапазоном до 150 °C
В комбинации с некоторыми монтажными комплектами сертифицирован по стандарту EN 1090
Спецификация:

Линейка тензодатчиков PR 6201 специально разработана для взвешивания силосов, резервуаров и рабочих емкостей.

Уникальная конструкция в сочетании с монтажными комплектами FlexLock позволяет полостью скомпенсировать все смещения, связанные с механическим или температурным расширением и сжатием рабочей емкости и ее несущих конструкций.

Из преимуществ конструкции следует особо выделить то, что высота и форма датчика нагрузки остается неизменной даже после двух десятилетий использования. Кроме того, устройство имеет огромный запас по перегрузке — до 200%. В то же время эта линейка, помимо высоких характеристик точности и воспроизводимости, выделяется среди конкурентов невероятной надежностью, прочностью и стабильностью, которые позволяют этим устройствам спокойно работать год за годом без дополнительных корректировок.

Маятниковая конструкция подвеса в сочетании с патентованной геометрией элементов постоянно обеспечивает оптимальную передачу усилий на датчик нагрузки, и избавляет от помех, влияющих на точность измерений. Кроме того, этот датчик нагрузки имеет огромный запас по перегрузке, высокий уровень воспроизводимости и идеальную линейность.

Благодаря особой технологии тензорезисторного датчика достигается сверхширокий диапазон рабочих температур. Герметично закрытый корпус и специальный кабель из термоэластомера позволяют использовать это устройство даже в экстремальных условиях и агрессивных средах. Вся весовая цепочка калибруется без дополнительных эталонных грузов. Благодаря технологии согласования выходного сигнала можно обойтись без повторной калибровки даже при замене поврежденного датчика. Это позволит сэкономить много времени при вводе системы в эксплуатацию.

В этой линейке предлагается и опциональная взрывозащищенная версия датчиков нагрузки, которые можно использовать для создания конструктивно защищенных систем.

Технические характеристики:
Класс точности: C3 = 0,015%
Класс точности, %Eмакс: 0,015 (2-50 т)
Максимальная нагрузка: 20 т
Входное сопротивление, Ом: 650 ±6
Выходное сопротивление, Ом: 610 ±0,5
Номинальный диапазон температур воздуха, °C: –10 ... +55
Диапазон приемлемых температур, °C: –40 ... +95
Материал (корпус тензодатчика): Нержавеющая сталь 1.4301 по стандарту DIN EN 10088-3 (отвечает требованиям 304 AISI/SAE)
Класс защиты: IP68/IP69
Кабель: Длина: Eмакс ≤ 10 т: 5 м, Eмакс > 10 т: 12 м
Диаметр: 5 мм
Площадь сечения: 4 × 0,35 мм2
Материал оболочки кабеля: ТПЭ
