Описание

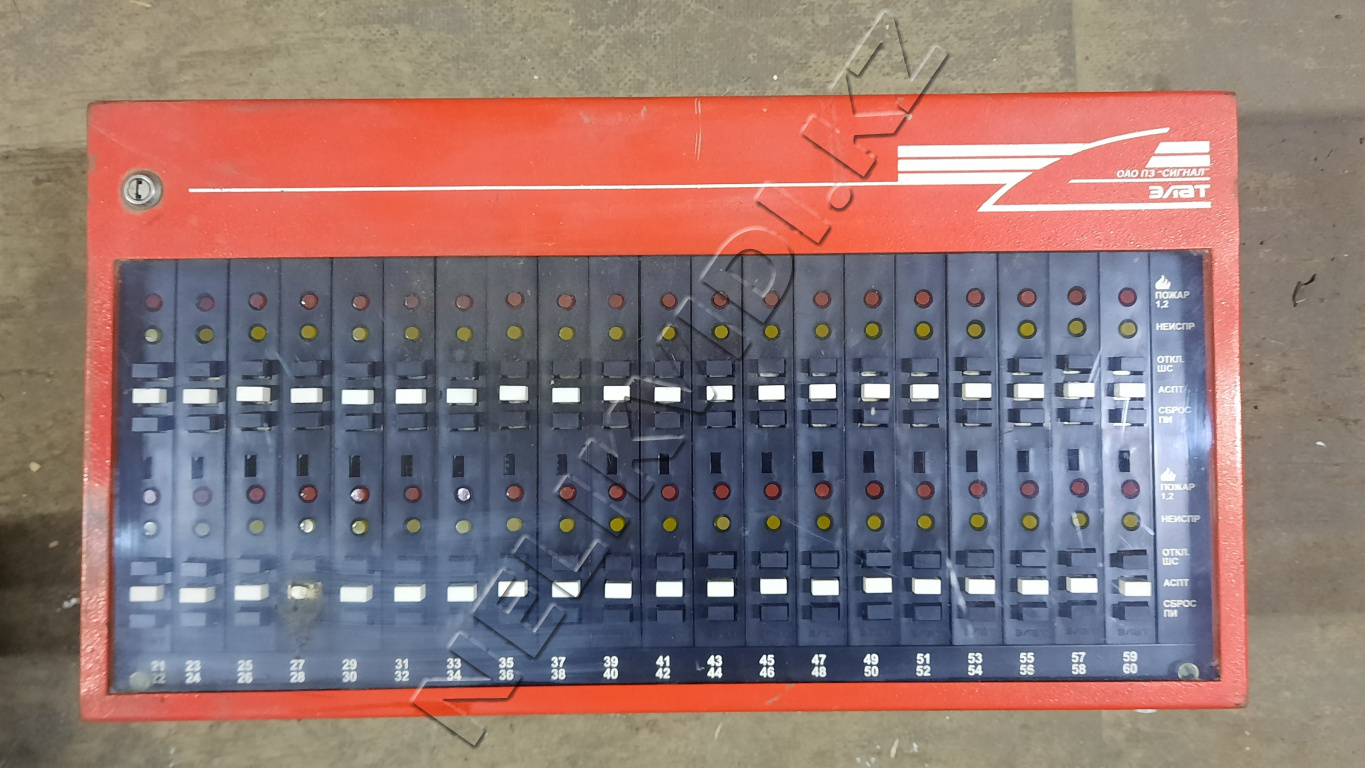

Прибор линейный БЛ-40 предназначен для увеличения количества шлейфов пожарной сигнализации, контролируемых пожарным приемно-контрольным прибором ППК-2 и обеспечивает свою работу только при включении совместно с прибором ППК-2 в автоматических системах обнаружения и тушения пожаров жилых и производственных зданий и сооружений.
Прибор БЛ-40 обеспечивает подключение к прибору ППК-2 дополнительно 40 шлейфов пожарной сигнализации.
С подключенным прибором БЛ-40 пульт ППК-2 относится к пожарным приемно-контрольным приборам с большой информационной емкостью по ГОСТ Р 51089-97.
По климатическому исполнению, основным параметрам, условиям эксплуатации прибор БЛ-40 соответствует тем же стандартам, что и прибор ППК-2.
Технические характеристики БЛ-40:
1. Питание прибора БЛ-40 осуществляется от прибора ППК-2 напряжениями постоянного тока (25 ± 1)В и (5 ± 0,25)В.
2. Прибор БЛ-40, подключенный к прибору ППК-2, обеспечивает:
− знакопеременное напряжение на выходах каждого канала контроля шлейфа;
− прием электрических сигналов при срабатывании активных и пассивных пожарных извещателей;
− раздельную выдачу для каждого канала контроля шлейфа извещений "Пожар 1" и "Пожар 2";
− непрерывный автоматический контроль исправности электрических цепей каждого шлейфа с выдачей извещений "Неисправность-обрыв шлейфа" и "Неисправность-замыкание шлейфа";
− подключение для каждого канала контроля шлейфа адресной линии АСПТ, контроль ее на обрыв, выдачу извещений "Неисправность-обрыв адресной линии", "Пожар с пуском АСПТ", "Неисправность-перегрузка по линиям АСПТ";
− выдачу извещения "Несанкционированный доступ";
− следующие ручные операции:
1) включение режима автоматического сброса срабатывания активных извещателей при проверке их работоспособности;
2) отключение напряжение питания раздельно для каждого шлейфа с выдачей извещения "Неисправность-отключение шлейфа";
3) включение электрических сигналов пуска по линиям АСПТ.
3. Прибор БЛ-40 обеспечивает отображение извещений позиционными индикаторами каналов контроля шлейфа на своих узлах УПР-04Л, групповыми индикаторами на узле УКУ-03Л прибора ППК-2, групповым звуковым сигнализатором и групповыми реле трансляции и оповещения прибора ППК-2.
4. Габаритные размеры прибора БЛ-40 составляет не более 440х250х160мм.
5. Масса прибора БЛ-40 составляет не более 10 кг
6.Прибор БЛ-40 выполнен в малогабаритном настенном блочно-модульном конструктиве
