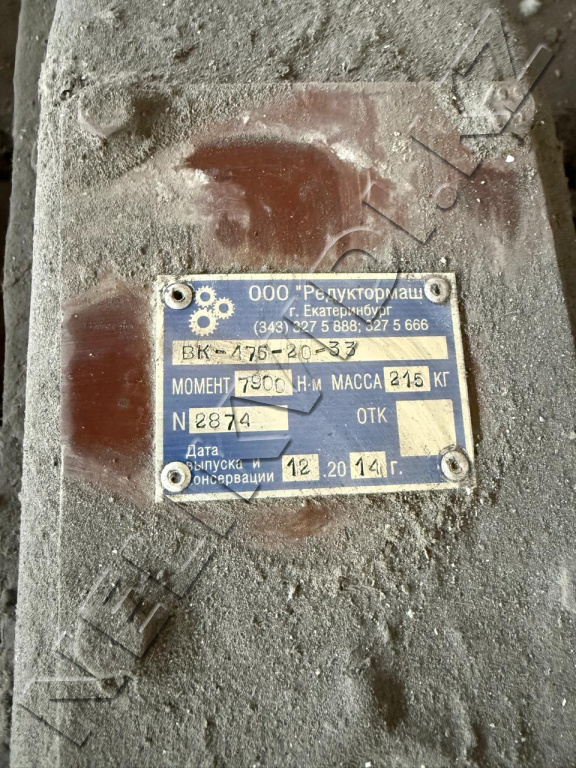

Редуктор ВК-475-20-33

Редуктор ВК-475-20-33 — это вертикальный трёхступенчатый цилиндрический редуктор, предназначенный для привода механизмов передвижения грузоподъёмных кранов, таких как мостовые и козловые краны. Он обеспечивает увеличение крутящего момента и снижение частоты вращения, что необходимо для эффективной работы кранового оборудования.
Основные технические характеристики
Тип передачи: Цилиндрическая, трёхступенчатая
Передаточное число: 20
Схема сборки: 33 (расположение валов согласно ГОСТ 20373)
Номинальный крутящий момент на выходном валу: до 2000 Н·м
Максимальная частота вращения входного вала: до 1000 об/мин
Диаметр входного вала (d₁): 40 мм
Длина входного вала (l₁): 110 мм
Диаметр выходного вала (d₂): 65 мм
Длина выходного вала (l₂): 110 мм
Коэффициент полезного действия (КПД): до 94%
Масса: около 215 кг
Климатическое исполнение: У3 (умеренный климат, категория размещения 3 по ГОСТ 15150)

Особенности конструкции
Корпус: Чугунный, с вертикальным расположением валов, обеспечивающий высокую прочность и устойчивость к вибрациям
Зубчатые колёса: Выполнены из высококачественной легированной стали, подвергнуты термической обработке для повышения износостойкости
Смазка: Циркуляционная масляная система с возможностью подключения системы охлаждения
Варианты сборки: Возможны различные схемы сборки в соответствии с ГОСТ 20373, включая левое и правое исполнение
