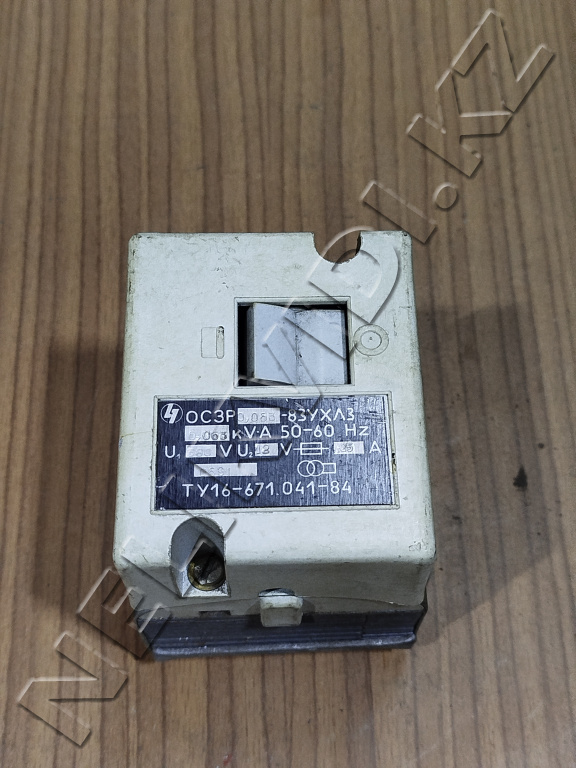

Трансформатор ОСЗР0,063-83УХЛ3 380/12

Трансформаторы разделительные однофазные с естественным воздушным охлаждением серии ОСЗР применяются для питания низким безопасным напряжением ламп местного освещения станочного оборудования, паяльников, нагревателей и других электротехнических устройств. Изготовляются для нужд народного хозяйства и поставок на экспорт.
Трансформаторы ОСЗР имеют остов броневого типа плоскошихтованной конструкции, набранный из Ш-образных и I-образных пластин и стянутый двумя лентами конструкционной стали. Обмотки - слоевые концентрические, выполнены эмалированным проводом на каркасах прямоугольного сечения. В первичной цепи трансформатора находятся двухполюсный выключатель и предохранитель. Часть обмотки, находящаяся вне остова, защищена металлическим основанием и пластмассовым кожухом. Корпус с размещенными на нем контактными зажимами, выключателем и предохранителем закрыт пластмассовой крышкой.
