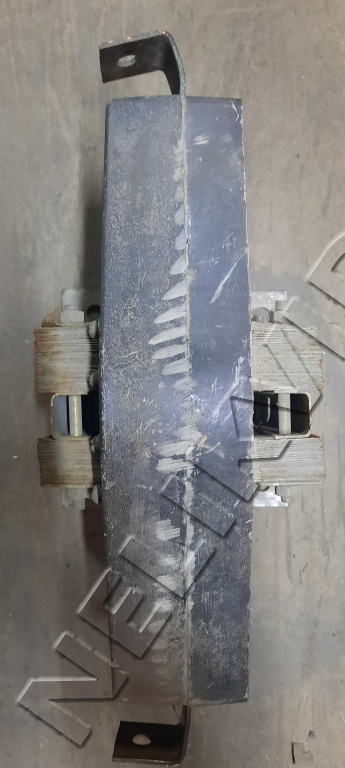

Трансформатор тока ТПЛ-10

Трансформатор ТПЛ-10 – проходной трансформатор, изоляция литая, применяют в электроустановках рабочим напряжением до 10 кВ и устанавливается в закрытых помещениях. Рабочие функции трансформатора ТПЛ - это передача параметров для приборов учета электрического тока и для релейной защиты электрических сетей, а также изолирование вторичных цепей от высоковольтного напряжения.

Трансформаторы тока ТПЛ-10 считаются самыми востребованными среди высоковольтных трансформаторов тока, выпускавшихся ранее. Трансформатор ТПЛ-10 имеет проходную конструкцию, состоящую из 1-ой первичной обмотки и 2-ух вторичных обмоток. Ромбовидный корпус трансформатора ТПЛ, где размещаются обмотки, выполнен из заливочного компаунда, который изолирует обмотки между собой, а так же защищает от воздействий внешних факторов. Климатическое исполнение трансформатора «У», категория размещения - 3.

ТПЛ-10 допускается устанавливать при монтаже и горизонтально и вертикально, рабочее расположение в пространстве не имеет значения.

ТПЛ-10 технические характеристики:
Рабочее напряжение – 6 или 10 кВ
Коэффициент трансформации – 75/5.

Нагрузки для вторичных обмоток:
измерительная - 10 ВА
для защиты - 15 ВА
